| اسم المنتج: | بوابة حاجز التأرجح | واجهة الاتصالات: | RS485 / TCP / IP |
|---|---|---|---|
| وقت فتح / إغلاق رفرف: | 0.2 ثانية | سرعة المرور: | 35-40 شخص / دقيقة |
| مساهمة الجهد: | AC220 ± 10٪ ، 50 هرتز | سماكة: | الرأس: 1.5 مم ، الخزانة: 1.2 مم |
| قيادة السيارات: | 24 فولت | زاوية انتقال ذراع التأرجح: | 180 درجة |
| عرض القناة: | ≤1200 مم | بيئة العمل: | داخلية وخارجية |
| تسليط الضوء: | Too many requests,Intelligent Swing Barrier Turnstile,Subway Barrier Turnstile |
||

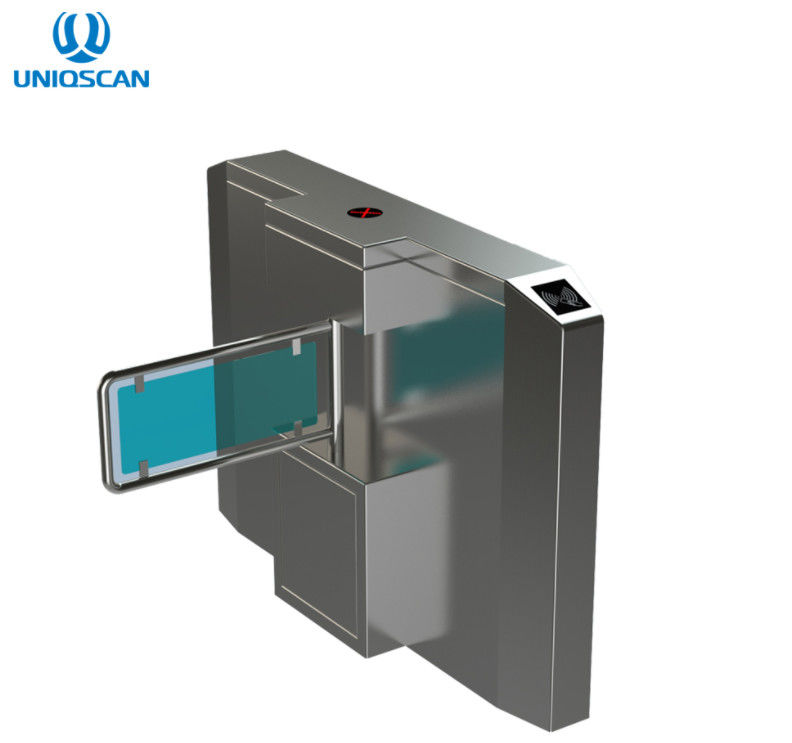

آلية مترو الانفاق الذكية سوينغ الحاجز الدوار 40 شخص / دقيقة
تتبنى بوابة بوابة الجسر المخصصة آلية ذكية متطورة أوتوماتيكية بالكامل
مقدمة المنتج:
1. هذه السلسلة من الأبواب الدوارة تتبنى التكنولوجيا الفريدة لشركتنا ، الحد الكهروضوئي الدقيق وتثبيت التروس.بسبب محرك معين ، يفتح الباب الدوار ويعيد ضبطه.الإغلاق دقيق ومستقر للغاية.هذه السلسلة من الباب الدوار تتبنى مقبس طاقة قياسي.يمكنه قراءة بطاقة رمز الطفرة ، وبطاقة الهوية ، وبطاقة IC ، إلخ.
2. هناك سلسلة من الأبواب الدوارة. يمكنك تحديد العناصر والمواصفات. تنطبق على المدرسة ومترو الأنفاق والأماكن الداخلية وغيرها. هذه المجموعة عالية التقنية للغاية. لضمان الاستخدام الآمن ، يرجى قراءة هذا الدليل بعناية!
المعايير الفنية :
| معلومات المنتج | |
| نموذج | UT570-F |
| ماركة | UNIQSCAN |
| البعد | 1200 * 280 * 980 ملم |
| مادة | 304 # من الفولاذ المقاوم للصدأ |
| سماكة | الرأس: 1.5 مم ، الخزانة: 1.2 مم |
| مساهمة الجهد | AC220 ± 10٪ ، 50 هرتز |
| قيادة موتوص | 24 فولت |
| سرعة المرور | 35-40 شخص / دقيقة |
| زاوية انتقال ذراع التأرجح | 180 درجة |
| وقت الفتح / الإغلاق | 0.2 ثانية |
| عرض القناة | ≤1200 مم |
| درجة حرارة التشغيل | -30 درجة مئوية -70 درجة مئوية |
| واجهة الاتصالات | RS485 / TCP / IP |
| بيئة العمل | داخلية وخارجية |
طريقة التثبيت:
1. تحديد مخطط بوابة الجناح.عند التواصل مع العملاء ، حدد الخطة ، وعرض الموقع وطوله ، وحدد عدد الآلات التي يمكن تركيبها ، سواء لاختيار بوابة الجناح الرأسي أو بوابة جناح الجسر.الأبعاد الكلية لبوابة الجناح الرأسي: 420x330x980 (مم) ، أبعاد بوابة جناح الجسر: 1200x280x1000 (مم) ، حجم قضيب بوابة الجناح للهيكل 510 مم ، أي مساحة بوابة الجناح العمودي: 420x (330+) 510) ، تبلغ مساحة بوابة الجناح من نوع الجسر 1200x (280 + 510) ، في التأكيد عند اختيار النموذج ، ضع في اعتبارك تمامًا الفجوة بين البوابة وقضيب البوابة ، ومنطقة كل بوابة جناح ، وموضع التنسيب ، وكيف لتوصيله (سواء لاستخدام الخط المفتوح أو الخط المظلم) ، يتم تعيين الخطة ، ويتم تعيين الهدف ، وتنتظر بوابة الجناح في الموقع.
2. موقع الأسلاك الثابت.وفقًا للخطة المحددة مسبقًا ، قم بتوضيح الأبعاد المحددة لتركيب بوابة الجناح ، وقم بعمل أنبوب مدمج مسبقًا ، واترك فجوة 50-100 مم بين البوابة والبوابة ، وافتح الغطاء العلوي لمنع ضبط الماكينة ، والصيانة ، وما إلى ذلك ، لا تفشل اترك فجوة.يوجد أنبوبان بلاستيكيان مدة كل منهما 6-8 دقائق مدمجة بين الباب الدوار والبوابة الدوارة.يتم استخدام خرطوم واحد لخط الطاقة (تيار قوي) والآخر يستخدم لخط الإشارة (تيار ضعيف).لا تقم بتوصيل سلك الطاقة بخط الإشارة يمر عبر أنبوب مطاطي في نفس الوقت ، مما سيؤثر على تأثير الاتصال.يجب تعريض الأنبوب المدمج للأرض بارتفاع 30-40 مم.يجب أن تكون بوابة الجناح الرأسي في أسفل الماكينة ، ويجب أن تكون بوابة جناح الجسر على كلا الجانبين.(لأن الجزء السفلي من بوابة جناح الجسر مغلق).
3. تعديل ثابت.تم إصلاح القاع الثابت بمسامير التمدد 4-M10x100.لا يمكن أن يتأرجح.الآلة كلها مستوية والمظهر متناسق.(من الأفضل رسم خط مستقيم بخط رفيع قبل التثبيت ، والاتجاهان الرأسي والأفقي متماثلان).بوابة الجناح وبوابة الجناح متصلتان في سلسلة ، واحدًا تلو الآخر ، يمكن استخدام الخط المستقيم بشكل طبيعي.
